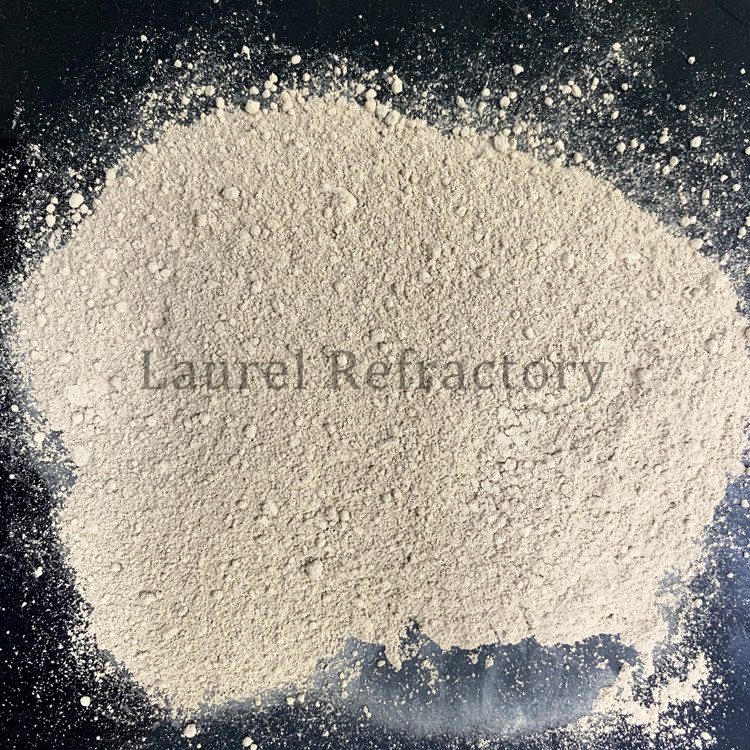

Odporny na alkalizmy, nieformatyzowany, ognioodporny, ogniotrwały, odlewający się w suchym piecu cementowym

Nazwa produktu

Wyrzutki stałe, odporne na alkalizm

Wysokiej wytrzymałości, zwykły, odporny na alkalizmy

Wysoki poziom aluminu wysokiej wytrzymałości

Wysoki poziom aluminu wysokiej wytrzymałości

Korund wysokiej wytrzymałości

Korundem

Maksymalna temperatura robocza °C

1300

1300

1400

1500

1600

1700

Gęstość masowa g/cm3

2.4

2.4

2.5

2.6

Trzy, trzy.2

2.9-3

Moduł odciągania Mpa

Suszone w temperaturze 110°C

40

70-100

> 80

> 100

> 100

> 80

1100°C

20

70-100

> 80

> 100

> 120

> 80

Palenie w temperaturze 1500°C

-

-

> 80

> 100

> 120

> 100

Wytrzymałość tłoczenia na zimno Mpa

Palenie w temperaturze 110°C

5.0

7-10

>10

>13

>15

>10

1100°C

2.5

7-10

>10

>13

>15

>10

Palenie w temperaturze 1500°C

-

-

>10

>13

>15

>12

Rozszerzenie termiczne w %

1100°C

- 0.3

- 0.3

- 0.3

- 0.3

- 0.3

+0.2

Palenie w temperaturze 1500°C

-

-

± 0.5

± 0.5

± 0.3

± 0.5

Zużycie wody w budownictwie w %

9-10

6-7

6-7

6-7

5-6

6-7

Metoda budowy

Wibracje

Wibracje

Wibracje

Wibracje

Wibracje

Wibracje

Główne zastosowania

Podgrzewacz poziomu 1-4 i odpowiednie położenie w odpowiednim rurociągu

Poziom 5 podgrzewacz, kalcyner, wchłaniany dym, wtórne rurki powietrzne, pas łańcuchowy itp.

Z włóknem stalowym lub bez włókien stalowych, stosowane w częściach odpornych na zużycie w wysokich temperaturach, np. przednie i tylne otwory pieca, pokrywa

Z włóknem stalowym lub bez włókien stalowych, stosowane w częściach odpornych na zużycie w wysokich temperaturach, np. przednie i tylne otwory pieca, pokrywa

W przypadku dużych otworów przednich pieców z cementem szlachetnym stosuje się do różnych kotłów i pieców przemysłu hutniczego.

Dla dużych cementów z przodu pieca i trójprzewodnika.
